La maçonnerie d’une maison, aussi soignée soit-elle, reste un assemblage d’éléments distincts qui ne demandent qu’à se dissocier sous l’effet des charges, des variations thermiques ou des mouvements du sol. Le chaînage horizontal est précisément ce qui empêche cela : une ceinture de béton armé coulée en continu dans les murs, capable de redistribuer les efforts et de solidariser l’ensemble du bâti. Sans lui, chaque mur travaille indépendamment, et les fissures finissent par apparaître, d’abord aux angles, puis le long des ouvertures. Comprendre son rôle, ses obligations réglementaires et les étapes de sa mise en œuvre permet d’aborder un chantier de construction ou de rénovation avec beaucoup plus de sérénité.
- Le chaînage horizontal solidarise les murs et répartit les charges mécaniques sur l’ensemble du bâtiment.
- Son absence peut provoquer des fissures structurelles, voire des désordres irréversibles en cas de tassement différentiel.
- Il est obligatoire dans la quasi-totalité des constructions neuves en parpaing, brique ou béton armé.
- La réglementation DTU et les normes parasismiques précisent ses dimensions, son ferraillage et ses emplacements obligatoires.
- La mise en œuvre suit des étapes précises : coffrage, ferraillage, coulage, cure, décoffrage.
- Le béton prêt à l’emploi est recommandé pour les chaînages structurants.
- Une cure d’au moins 7 jours est indispensable pour éviter les fissures de retrait.
Rôle structurel du chaînage horizontal dans une maison
Un mur porteur, qu’il soit en parpaing ou en brique, transmet naturellement les charges verticales vers les fondations. Mais ce même mur est aussi soumis à des efforts horizontaux : la poussée du vent, les variations hygrométriques, les secousses sismiques et les tassements différentiels du sol. Sans dispositif de liaison, ces sollicitations fragilisent l’assemblage en créant des zones de rupture préférentielles, notamment aux angles et autour des ouvertures.

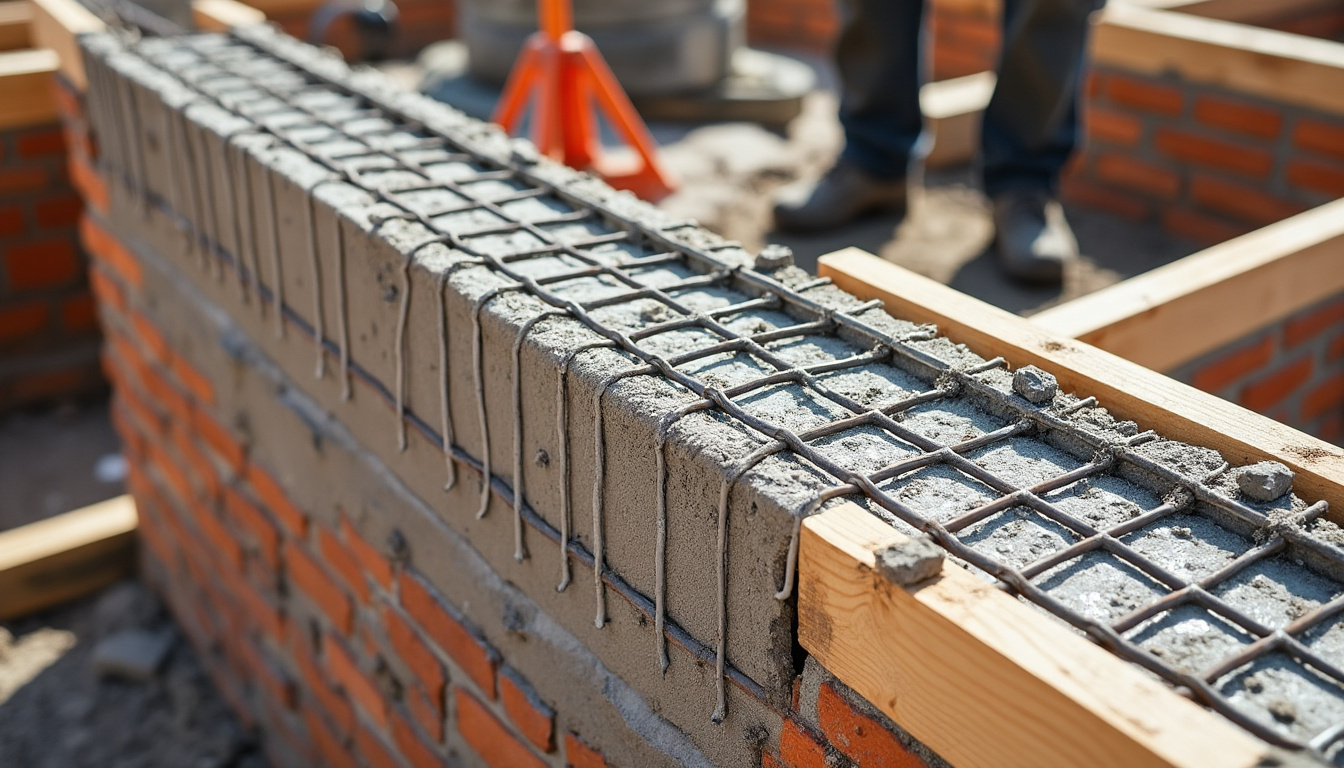

Le chaînage horizontal fonctionne comme une ceinture rigide qui solidarise l’ensemble des murs à un niveau donné. En formant un anneau continu de béton armé, il homogénéise la transmission des efforts et empêche les murs de s’écarter ou de « faire tonneau » sous leur propre charge. Cette continuité structurelle est particulièrement précieuse au niveau des planchers, où les forces sont les plus importantes.
Sur un chantier que je suivais à Saint-Nazaire, l’absence de chaînage au niveau du premier plancher d’une maison ancienne avait laissé des traces claires : des fissures diagonales partant des angles de fenêtres, classiques d’une maçonnerie non liée. La réparation avait coûté bien plus cher que le chaînage initial. Ce genre de situation se répète malheureusement trop souvent sur des constructions de seconde main.
Le chaînage limite également la propagation des fissures de retrait du béton, protège la maçonnerie contre les déformations différentielles et garantit une bonne transmission des efforts entre les niveaux. C’est un élément discret, noyé dans les murs, mais dont l’absence se fait cruellement sentir à moyen terme.
Obligations réglementaires et normes applicables
Le chaînage horizontal n’est pas une option laissée à la discrétion du maçon ou du maître d’ouvrage. La réglementation française impose sa mise en place dans toutes les constructions comportant de la maçonnerie, et les exigences varient selon la localisation géographique, le type de sol et la nature des matériaux utilisés.
Le Document Technique Unifié (DTU 20.1), qui encadre les travaux de maçonnerie, fixe les règles minimales de dimensionnement et de disposition des chaînages. Il précise notamment les positions obligatoires : en soubassement, au niveau de chaque plancher et en couronnement de murs. Ces emplacements ne sont pas négociables, même pour des constructions légères ou des extensions modestes.
Dans les zones classées sismiques 2, 3 ou 4, les exigences deviennent encore plus strictes. La réglementation impose alors un minimum de quatre barres longitudinales à haute adhérence par chaînage, associées à des cadres fermés espacés de manière régulière. L’objectif est de garantir l’intégrité de la structure lors d’une secousse, en évitant que les murs ne se disjoignent sous l’effet des oscillations. Ces prescriptions doivent être intégrées dès la phase de conception, dans les notes de calcul de l’ingénieur structure.
Pour les projets en zones non sismiques, les chaînages restent obligatoires à chaque niveau, mais les sections d’acier et les espacements de cadres peuvent être réduits, conformément aux calculs structurels. Dans tous les cas, il est indispensable de disposer des plans validés avant de commencer quoi que ce soit sur le chantier. Un chaînage réalisé sans plan, c’est une improvisation structurelle, et la structure ne pardonne pas les approximations.
Les différents types de chaînages et leurs applications
Le chaînage horizontal est le plus courant dans la construction d’une maison individuelle, mais il ne travaille jamais seul. Il s’inscrit dans un système global de renforcement qui comprend également des éléments verticaux et périphériques, chacun répondant à une sollicitation spécifique de la structure.
| Type de chaînage | Orientation | Situation d’emploi | Spécificités principales |
|---|---|---|---|
| Horizontal | À plat, suivant le plancher ou le sommet des murs | Niveau de dallage, couronnement, jonction avec plancher | Solidarisation des murs, distribution des efforts horizontaux |
| Vertical | Du bas vers le haut, généralement dans les angles | Angles des murs, points singuliers, liaisons avec fondations | Ancrage au sol, transmission stable des forces |
| Périphérique | Ceinture le bâtiment en plan | Autour des fondations, terrasses et piscines | Renfort contre les mouvements différés du sol |
| Oblique | Selon la pente, pour les rampants de toiture | Pointes de pignon, structures en pente | Maintien de la géométrie du pignon sous toiture |
Le chaînage vertical accompagne fréquemment les poteaux ou renforce les angles à la jonction entre fondations et élévation. Il transmet les efforts vers le sol et limite les rotations aux points de jonction critiques. Sur des ouvrages comme des murs de refend, la coordination entre chaînage horizontal et vertical est particulièrement importante pour maintenir la cohésion entre les différentes travées.
Le chaînage périphérique, quant à lui, est moins connu mais tout aussi pertinent pour les constructions exposées à des mouvements de terrain importants. Il crée une continuité de résistance autour du périmètre entier du bâtiment, compensant les tassements différentiels qui surviennent parfois sur des terrains hétérogènes. La complémentarité de ces trois types de renforcement assure une rigidité globale que nul seul d’entre eux ne pourrait obtenir seul.
Comparateur interactif des types de chaînage en maçonnerie
Comparez les chaînages horizontal, vertical et périphérique selon leurs caractéristiques techniques.
| Type | Position | Ferraillage classique | Usage | Avantage principal |
|---|
Cliquez sur un en-tête pour trier • résultat(s) affiché(s)
Matériaux et outils nécessaires pour réaliser un chaînage horizontal
La réussite d’un chaînage horizontal repose autant sur la qualité des matériaux que sur la rigueur de la mise en œuvre. Avant de commencer, il faut s’assurer de disposer de tout le nécessaire, car une interruption de bétonnage en cours de chaînage crée une reprise de bétonnage qui fragilise l’élément structurel si elle n’est pas correctement traitée.
Voici les éléments indispensables à préparer avant tout démarrage :
- Béton armé dosé à 350 kg/m³ minimum pour les chaînages courants, ou béton prêt à l’emploi de classe C25/30.
- Barres d’acier à haute adhérence de diamètre 8 à 16 mm selon les plans, et étriers ou cadres fermés.
- Coffrage adapté : planches de bois, panneaux multiplex ou blocs en U préfabriqués pour les murs en parpaing.
- Cintreuse ou plieuse pour le façonnage des armatures, pinces et cisailles à fer.
- Niveau laser ou niveau à bulle pour le contrôle de planéité, fil à plomb et mètre ruban.
- Truelle, taloche, malaxeur pour les petits ouvrages ou bon de commande de béton prêt à l’emploi.
- Huile de décoffrage, serre-joints, cales d’enrobage et équipements de protection individuelle.
- Plans de maçonnerie validés et notes de l’ingénieur structural, obligatoires avant tout commencement.
L’utilisation de blocs en U préfabriqués simplifie considérablement la mise en place pour les murs en parpaing. Ces éléments creux accueillent directement les armatures et servent de coffrage perdu, ce qui évite le montage et le démontage d’un coffrage traditionnel. Le résultat final est identique en termes de performances, et la rapidité d’exécution est nettement supérieure.
La qualité de l’enrobage des aciers mérite une attention particulière. Les cales d’enrobage doivent être disposées régulièrement pour maintenir un jeu minimum de 20 mm entre les barres et la paroi du coffrage. Un enrobage insuffisant expose les armatures à la carbonatation et à la corrosion, ce qui réduit sensiblement la durée de vie de l’ouvrage.
Étapes de mise en œuvre : du coffrage au décoffrage
La réalisation d’un chaînage horizontal suit une séquence logique et précise. Chaque étape conditionne la suivante, et négliger l’une d’elles peut compromettre l’ensemble du travail. L’approche méthodique est ici non seulement recommandée, mais nécessaire.
Préparation et coffrage
La première opération consiste à préparer la surface réceptrice : les murs doivent être alignés, de niveau, et débarrassés de toute irrégularité susceptible d’entraver la mise en place du coffrage. Un contrôle au niveau laser à ce stade évite bien des corrections ultérieures. Les planches ou panneaux de coffrage sont ensuite assemblés et huilés intérieurement pour faciliter le décoffrage sans endommager le béton durci.
Si des blocs en U sont utilisés à la place d’un coffrage traditionnel, l’alignement se fait au cordeau, en vérifiant que chaque élément repose correctement sur l’assise précédente. La continuité est primordiale : le moindre décalage se répercutera sur le résultat final.
Ferraillage et vérification des ancrages
Le positionnement des armatures est l’étape la plus technique. Les barres longitudinales sont découpées selon les longueurs indiquées sur les plans, puis mises en place avec les cales d’enrobage. Les cadres ou étriers sont ensuite enfilés à l’espacement prescrit et ligaturés aux barres principales avec du fil de ligature.
Aux angles et aux jonctions, il est impératif de mettre en place des équerres de liaison pour fermer la ceinture. Une erreur fréquente consiste à simplement croiser les barres sans les lier correctement, ce qui rend le chaînage inefficace aux points les plus sollicités. Les recouvrements d’acier doivent respecter une longueur minimale de 50 fois le diamètre de la barre, soit 50 cm pour un Ø10. Les murs anciens en mauvais état, comme ceux que l’on rencontre parfois en rénovation, nécessitent un diagnostic préalable. Avant de solidariser un mur incliné au chaînage, il convient de consolider un mur en pierre qui penche pour éviter de transmettre des efforts parasites à la nouvelle structure.
Coulage, cure et décoffrage
Le coulage doit être continu sur toute la longueur du chaînage pour éviter les reprises de bétonnage non planifiées. Le béton est introduit par couches successives et compacté au vibreur ou par léger choc sur le coffrage pour chasser les bulles d’air autour des armatures. Un béton mal vibré présente des nids de gravier qui fragilisent localement la résistance mécanique.
Après le coulage, la cure est une phase non négociable. Le béton doit rester humide pendant au moins 7 jours, idéalement 10, pour permettre une hydratation correcte du ciment et éviter les fissures de retrait superficiel. Par temps chaud ou venteux, la toile de jute humidifiée ou le film plastique posé directement sur le béton frais constituent une protection efficace et économique.
Le décoffrage intervient lorsque la résistance mécanique suffisante est atteinte, généralement après 48 à 72 heures pour un coffrage latéral simple. À ce stade, le contrôle visuel permet de repérer les éventuels nids de béton, à reprendre avec un mortier de ragréage avant toute poursuite des travaux.
Pièges à éviter et bonnes pratiques de chantier
La mise en œuvre d’un chaînage horizontal semble accessible, et elle l’est, à condition de ne pas sous-estimer les erreurs classiques qui reviennent systématiquement sur les chantiers. Ces pièges sont bien connus des professionnels, mais restent fréquents chez les particuliers qui entreprennent eux-mêmes leurs travaux de gros œuvre.
Le premier écueil est la réduction de la section d’acier par souci d’économie. Descendre en dessous des diamètres prescrits par les plans pour gagner quelques euros sur le ferraillage est une fausse économie : la résistance en traction du chaînage chute proportionnellement, et le bâtiment devient plus vulnérable aux déformations. Le surcoût d’un ferraillage conforme est marginal comparé aux frais de réparation d’une fissure structurelle.
Le deuxième piège est le coffrage mal étanche. Une fuite de laitance en pied de coffrage prive localement le béton de sa pâte de ciment, créant des points faibles invisibles à l’œil nu mais réels mécaniquement. L’utilisation d’un ruban adhésif de chantier en pied de coffrage et d’une huile de décoffrage de qualité prévient efficacement ce problème.
Enfin, l’absence d’étude de sol avant le démarrage expose le chantier à des mouvements différentiels non anticipés. Un sol argileux gonflant en hiver, un remblai non consolidé sous une dalle : autant de situations qui sollicitent les chaînages de manière non prévue. Mieux vaut s’arrêter une heure pour corriger qu’assumer dix ans de désordres.
Les questions fréquemment posées :
Peut-on réaliser un chaînage horizontal sur une construction existante ?
Oui, il est possible d’ajouter un chaînage horizontal sur un ouvrage existant, mais l’opération est complexe et nécessite une étude structurelle préalable. Elle implique généralement de réaliser des saignées dans la maçonnerie, d’y insérer des armatures et de couler un béton de résistance adaptée. Ce type de renforcement est souvent préconisé lors de la réhabilitation de maisons anciennes présentant des fissures récurrentes.
Quelle hauteur doit faire un chaînage horizontal en parpaing ?
La hauteur standard d’un chaînage horizontal en parpaing est généralement de 20 cm, ce qui correspond à la hauteur d’un rang de parpaing courant. Cette hauteur peut être portée à 25 ou 30 cm dans les zones sismiques ou lorsque les plans d’ingénieur imposent une section de béton plus importante pour absorber des charges plus élevées.
Le chaînage horizontal est-il nécessaire pour une extension en ossature bois ?
Pour une extension en ossature bois, le chaînage béton n’est pas systématiquement requis car la structure bois assure sa propre cohésion via les lisses, sablières et contreventements. En revanche, si l’extension repose sur un soubassement en maçonnerie, un chaînage de soubassement reste obligatoire pour solidariser les fondations et la structure bois posée dessus.
Combien de temps faut-il attendre avant de charger un chaînage horizontal fraîchement coulé ?
Il est recommandé d’attendre au minimum 28 jours avant d’exercer une charge significative sur un chaînage horizontal, car c’est le délai standard pour que le béton atteigne sa résistance caractéristique. Dans la pratique, pour des charges légères comme la pose de parpaings du niveau supérieur, on patiente généralement 7 à 10 jours après un coulage soigné et une cure correcte.
Un chaînage horizontal peut-il créer un pont thermique ?
Oui, un chaînage horizontal en béton armé est une source classique de pont thermique, car le béton conduit bien mieux la chaleur que la maçonnerie isolante qui l’entoure. Pour limiter cet effet, il est possible d’interposer un rupteur de pont thermique entre le chaînage et la façade extérieure, ou d’utiliser des blocs de coffrage isolant intégrant une lame de polystyrène en tableau extérieur.
